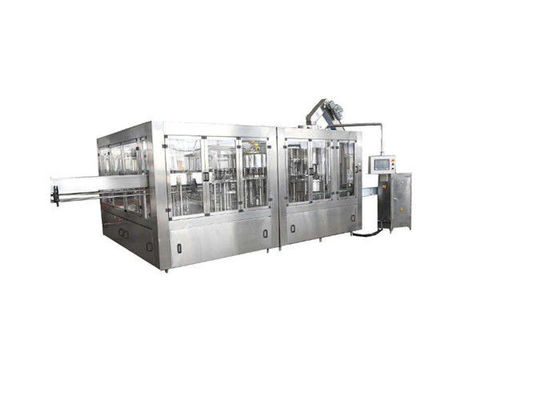

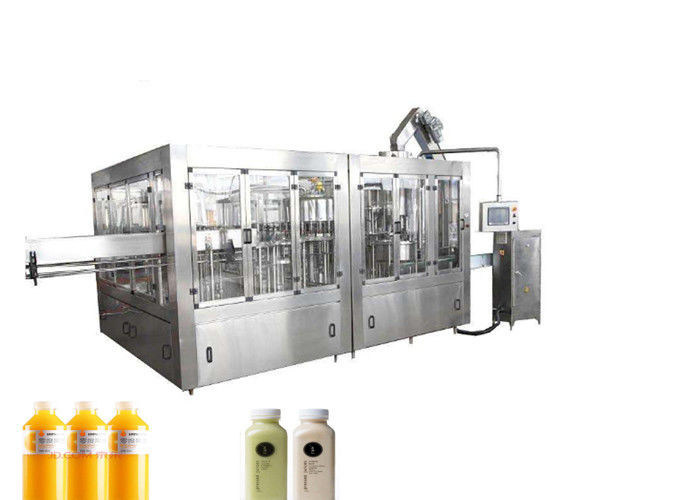

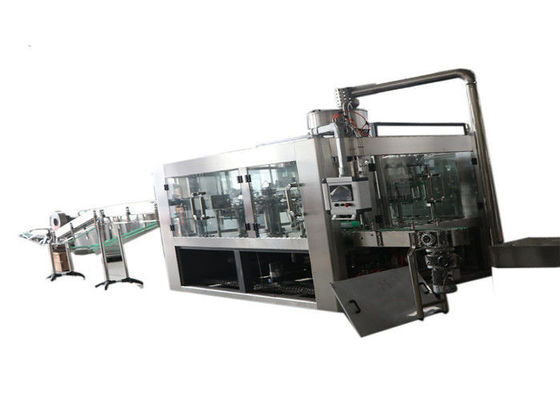

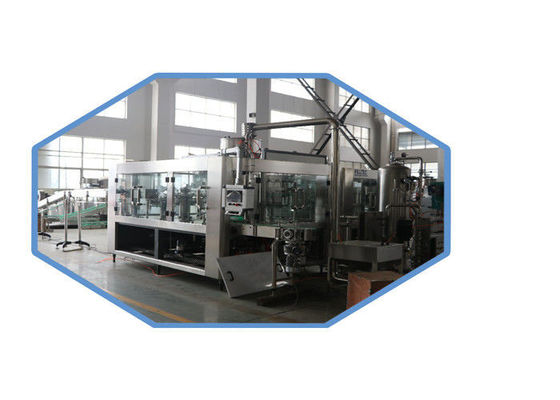

Máy làm nước ngọt có ga có kiểm soát PLC, Thiết bị đóng chai Soda

Máy làm đầy nước ngọt có ga có kiểm soát PLC, Thiết bị đóng chai Soda

Mô tả máy của chúng tôi:

The mono-bloc machine is integrated with rinsing, filling and capping together; Máy đơn sắc được tích hợp với việc súc rửa, làm đầy và đóng nắp lại với nhau; this product is used for carbonated drink packed in PET bottles; sản phẩm này được sử dụng cho đồ uống có ga đóng gói trong chai PET; The most advanced technology from Japan and Germany is employed in the design. Công nghệ tiên tiến nhất từ ​​Nhật Bản và Đức được sử dụng trong thiết kế.

The bottle enters into the rinsing part of three-in-one machine through air conveyor. Chai đi vào phần rửa của máy ba trong một thông qua băng tải không khí. The gripper installed on the rotary disk catches bottle and turns it over 180 degrees and makes the bottleneck face ground. Bộ kẹp được cài đặt trên đĩa quay bắt chai và xoay nó hơn 180 độ và làm cho mặt cổ chai chạm đất. In the special rinsing area, the nozzle on the gripper sprays water to rinse bottle in wall. Trong khu vực rửa đặc biệt, vòi trên dụng cụ kẹp phun nước để rửa chai trên tường.

After rinsing and draining, the bottle turns over 180 degrees along the guide rail and make the bottleneck faces sky. Sau khi rửa và xả nước, chai quay hơn 180 độ dọc theo đường ray dẫn hướng và làm cho nút cổ chai hướng lên trời. Then rinsed bottle is transferred to the filling part through poking bottle star-wheel. Sau đó, chai rửa được chuyển đến phần làm đầy thông qua chọc bánh xe chai sao. The bottle that enters into the filler is hold by neck holding plate. Chai đi vào phụ được giữ bằng tấm giữ cổ. The filling valve acted by the cam can realize up and down. Van làm đầy được tác động bởi cam có thể nhận ra lên xuống. It adopts pressure filling way. Nó thông qua cách làm đầy áp lực. The filling valve opens and begins filling when it moves down and touches the bottleneck, the filling valve move up and leave the bottleneck when it finishes filling. Van làm đầy mở ra và bắt đầu làm đầy khi nó di chuyển xuống và chạm vào nút cổ chai, van làm đầy di chuyển lên và để lại nút cổ chai khi nó hoàn thành việc đổ đầy.

The full bottle is transferred to the capping part through hold neck transition poking wheel. Các chai đầy đủ được chuyển đến phần đóng nắp thông qua bánh xe chọc cổ giữ. The stop screwing knife holds the bottle neck, keeps bottle upright not rotating. Con dao dừng vít giữ cổ chai, giữ cho chai thẳng đứng không quay. The screw capping head keeps in revolution and autorotation. Các đầu nắp vít giữ trong cuộc cách mạng và autorotation. It can finish a whole capping course including catching, pressing, screwing, discharging through the action of the cam. Nó có thể hoàn thành một khóa học toàn bộ giới hạn bao gồm bắt, nhấn, vặn, xả thông qua hành động của cam. The full bottle is transferred to bottle outlet conveyor to the next process through poking wheel. Các chai đầy đủ được chuyển đến băng tải ổ cắm chai cho quá trình tiếp theo thông qua bánh xe chọc. The whole machine is enclosed with windows, the height of enclosed window is higher than the peak of the 3 in 1 machine, in the bottom of the enclosed window has return air outlet Toàn bộ máy được bao quanh với các cửa sổ, chiều cao của cửa sổ kín cao hơn đỉnh của máy 3 trong 1, ở dưới cùng của cửa sổ kèm theo có cửa thoát khí quay trở lại

The whole machine is controlled by PLC with touch-screen as the human-machine interface. Toàn bộ máy được điều khiển bởi PLC với màn hình cảm ứng như giao diện người-máy. The amount of the drinks in the storage tank can be controlled automatically. Lượng đồ uống trong bể chứa có thể được kiểm soát tự động. The filling and capping will be stopped automatically when there is no bottle. Việc đổ đầy và đóng nắp sẽ tự động dừng lại khi không có chai. When bottles are cramped wrongly or when caps are not available, the machine can be stopped automatically. Khi chai bị nhồi nhét sai hoặc khi không có nắp, máy có thể tự động dừng lại.

1. dòng máy rót có ga này bao gồm nắp rót monoblock đóng nắp máy 3 trong 1, hầm cảnh báo, máy sấy chai (dao khí), máy dán nhãn co tự động, hầm co hơi, máy in phun mực, máy đóng gói màng co, v.v.

2. Dung tích chai: 500 ml

3. tốc độ làm đầy: 3500 bph.

Đặc tính :

1. Except the down framework, the transmission parts and some parts that must be made of special materials. 1. Ngoại trừ khung xuống, các bộ phận truyền tải và một số bộ phận phải được làm bằng vật liệu đặc biệt. Other spare parts are made of stainless steel 304. Các phụ tùng khác được làm bằng thép không gỉ 304.

2. Ổ trục được làm bằng thép không gỉ, vòng đệm được làm bằng vật liệu EPDM và nhựa được làm từ UMPE.

3. Dụng cụ kẹp được làm bằng thép không gỉ, vị trí giữ nút cổ chai cũng được làm bằng thép không gỉ, so với dụng cụ kẹp cao su truyền thống, nó vệ sinh, bền bỉ và không có bộ phận mòn nhanh, các bộ phận trục vít của nút cổ chai có thể tránh bị ô nhiễm bởi kẹp cao su.

4. The gripper equipped with high-efficient spray nozzle, it can develop to any position of inwall of the bottle, and can save rinsing water. 4. Dụng cụ kẹp được trang bị vòi phun hiệu quả cao, nó có thể phát triển đến bất kỳ vị trí nào trong thành của chai, và có thể tiết kiệm nước rửa. There is a cover above the spray nozzle which can prevent water spilling; Có một nắp phía trên vòi phun có thể ngăn nước tràn vào; and there are regulatory recycle slot and recycle pipes under the nozzles. và có khe tái chế theo quy định và ống tái chế dưới vòi phun.

5. Thời gian súc rửa có thể được đảm bảo trong 4 giây.

6. Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với chiều cao chai khác nhau

7. Động lực được lấy từ hệ thống định hướng trong khung được truyền qua thiết bị.

8. Việc cung cấp nước rửa được điều khiển bằng van điện từ

Thông số kỹ thuật
